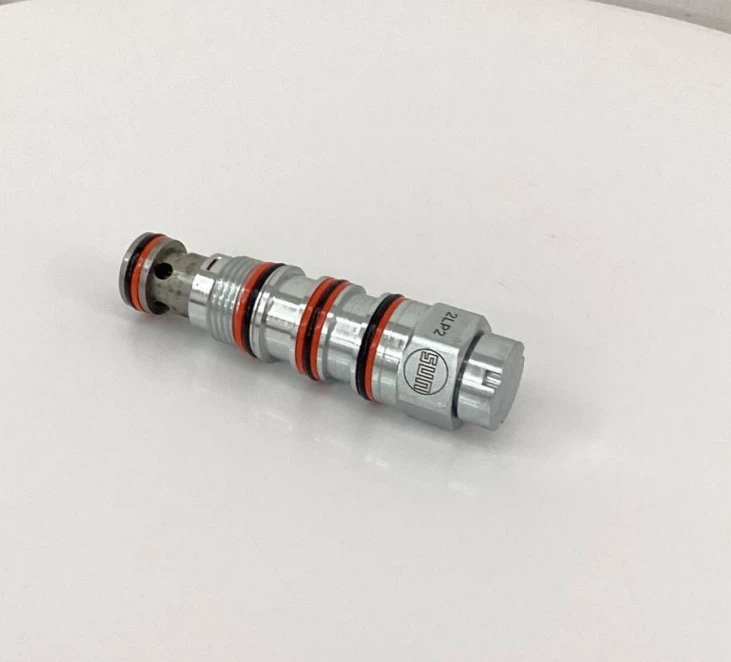

SX SC RS SQ Sekvensventil

 Oversigt

SUN hydrauliske SX SC RS SQ sekvensventiler vil forsyne et sekundært kredsløb med flow, når trykket ved indløbet (port 1) har overskredet ventilindstillingen. Trykindstillingen af ​​en sekvensventil styrer trykket ved port 1 i forhold til trykket ved afløbet (port 3). Disse ventiler er ufølsomme over for modtryk ved port 2 (sekvens), op til ventilindstillingen. SUN hydrauliske SX SC RS SQ sekvensventiler kan bruges til at regulere trykket i stedet for 2-portaflastningsventiler, hvis der er tryk i returledningen.

• Alle 3-ports SUN hydrauliske SX SC RS SQ sekvensventiler er fysisk og funktionelt udskiftelige (dvs. samme strømningsvej, samme hulrum for en given rammestørrelse).
• W- og Y-kontroller (hvis relevant) kan specificeres med eller uden en speciel indstilling. Når der ikke er angivet nogen speciel indstilling, kan ventilen justeres i hele sit område ved hjælp af W- eller Y-kontrollen. Når en speciel indstilling er specificeret, repræsenterer denne indstilling den maksimale indstilling af ventilen.
• Pilotflowet fortsætter med at stige, når trykket ved port 1 (indløb), i forhold til trykket ved port 3 (dræn), stiger over ventilindstillingen.
• Hovedscenens åbning er beskyttet af en 150 mikron rustfri stålskærm.
• Trykket ved port 3 er direkte additiv til ventilindstillingen i forholdet 1:1 og bør ikke overstige 5000 psi (350 bar).
• Ikke egnet til brug i lastholdende applikationer på grund af spolelækage.
• Korrosionsbestandige patronventiler er beregnet til brug i korrosive miljøer og er identificeret med modelkodens suffiks /AP for eksterne komponenter i rustfrit stål eller /LH for eksterne zink-nikkelbelagte komponenter. Se afsnittet KONFIGURATION for alle muligheder. For yderligere detaljer, se venligst Byggematerialer-siden under TEKNISKE RESSOURCER.
• Inkorporerer konstruktionen i Sun-flydende stil for at minimere muligheden for, at interne dele binder sig på grund af for stort installationsmoment og/eller variationer i kavitet/patronbearbejdning.
